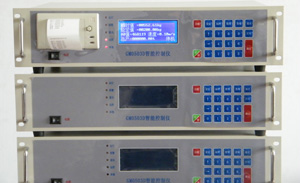

GM0503D智能控制仪

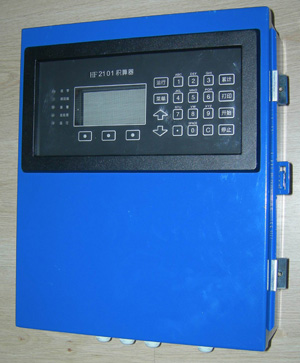

壁挂式-HF2101积算器

一 ：系统简介GM0503D系列定量给料控制器采用新技术研制和生产的新一代配料仪表，是静态，动态计量和配料的专用控制仪表。它集计量与控制功能为一体，与恒速秤，调速秤，静态秤配套使用，实现各种物料的称重与配料。仪表采用专用单片机，全部隔离的模拟量输入输出及开关量输入输出接口,高性能的20位A/D，10位D/A转换器，配以RS-485通讯接口，可方便接入DCS系统。控制输出（0-5V或0-10V）可对变频器，滑差电机控制器等执行机构进行闭环控制，GM0503D为液晶汉字显示。

二：系统功能
1：专用工业级控制微处理器,强抗静电、抗干扰，确保系统运行稳定,可靠。
2：EEROM保护参数，数据及产量可保存十年以上不会丢失。
3：采用低温漂、低噪声放大芯片,确保信号稳定。
4：二路模拟量输入，三路模拟量输出，。模拟量输入：最大131072个数字。     模拟量输出：二路0～5V(或10V)，一路4～20mA输出。
5：仪表具有运行自动校零、报警自动延时停机功能。
6：仪表计量精度:优于0.05％。
7：四排液晶汉字显示参数，21个工作按键，5个LED状态灯。
8：可选择控制二种秤体:恒速秤调速秤（根据工艺提供专门的静态程序）。
9：速度信号为脉冲输入或电压输入。
10：可选择本地、远程及485控制启动、停机。
11：0～10mA、0～20mA或4～20mA外部设定量输入。
12：0～10mA、0～20mA或4～20mA当前流量输出。
13：所有开关量输入、输出全光电隔离。
14：传感器供电5V，电流500 mA。
15：继电器输出信号：运行、备妥、报警、上限报警、下限报警和吨累计产量。
16：仪表具有2级放大功能：一级硬件放大，二级程控放大。
17：RS-485通讯接口，采用自定协议或MODBUS通信协议，方便与PLC及其它设备联网。
18：主机CPU、AD、DA电源相互独立，确保输入输出互不扰。

三：技术指标
1：供电电源:AC220V±10％      20W  50HZ
2：传感器信号0--10mV   对应数字0-65535
3：传感器供电5V ,传感器灵敏度最大2mV／V。
4：模拟量控制输出:0-5V.
5：模拟量输出:2路0-5V（10V）直流输出1路0-20mA直流输出
6：外部设定量输入：4～20mA (0～20mA或0～10mA )
7：当前流量输出： 4～20mA（0～20mA或0～10mA）
8：脉冲速度输入： 0-3000HZ
9：环境温度：    0～45℃。
10：RS-485通讯接口,通讯距离1200米。
11：仪表可组网GM0503D系统,组网仪表数量32台。
12：流量、设定量单位：公斤/分或吨/小时；累计量单位为吨。

四：显示及使用说明上电后首先：显示设备型号，3秒后转到正常显示状态，即上排显示瞬时值，二排显示给定值，三排显示AD值，速度值，四排显示累计总产量和“停机”状态，此时运行指示灯不亮，说明仪表是在停机状态；只要不是在设定状态、标秤状态、校零状态、查询状态下，就是上排显示瞬时值，二排显示给定值，三排显示AD值，速度值；仪表启动运行后，四排显示总产量及启动运行后的各种状态。仪表所有参数分两大类，即一级参数和二级参数，设定状态下，上排显示参数名称和参数序号，下排显示相应参数，有闪烁光标指示，表示该位可修改。Yxx和Exx所表示的参数见表一。仪表共有21个按键，分为单功能键和双功能键，某键的第二功能必须在功能灯亮的时候才有效。显示说明： 16×16点阵，液晶背光显示,四行，字符高度为6mm。 瞬时值 =00000.00KG 给定值 =00200.00KG AD值=002000        速度=00000总产=000789.00T           停机信号灯说明：共有5个红色的LED信号灯运行        常亮仪表运行，不亮仪表停机。报警        不亮，仪表正常；闪烁，AD值或DA值超限，或控制失控。通讯        常亮由上位机控制仪表启停。远控        常亮由远程控制仪表启停。本地    常亮由本机键盘控制仪表启停。键盘说明：启/停键， 控制仪表的启动键，在非设定状态、非校零状态、非标秤状态下启动才有效；（注：E26=1时，每次启动仪器时内部累计单元清零，达到给定值时自动停机）。功能键， 停机且在非设定状态下按一次该键，下排“功能灯”显示2秒后灭；“功能灯”灭前，双功能键的第二功能有效。按“功能+↑”为测量皮带运转一周的脉冲数；按“功能+标秤”为挂码标定；按“功能+校零”为秤体测零；按“功能+打印”为打印班产量等参数后，清掉班产量和总产量；按“功能+查询”为查询一年内任一天的班产量，日产量。退出键，相当于ESC键，退出设定、测零、标秤、查询等功能，转到正常显示状态。设定键， 在非设定状态下第一次按该键，进入一级参数设定，再依次按该键，可设定下一个参数（一级或二级参数）直至退出设定状态。↑键，双功能键，在设定状态下，按该键，光标闪烁位数字增加，按住该键不放，光标闪烁位由0--9循环增加。在系统停机且非设定状态下，按功能键2秒内按该键，系统进入测量皮带运转一周的脉冲数状态，此时可放砝码或物料标秤，具体见操作实例）。→ 键，在设定状态下，按该键，光标右移一位。查询键，双功能键，单按该键可查询，K值、给定值、速度值、AD值、预控值1、预控值2、零点值、总产量、每米料重、脉冲值、三个班产量、日产量和日期及时间；“功能+查询”为查询一年内任一天的三个班产量，日产量。    数字键0—9，设定参数时用。
