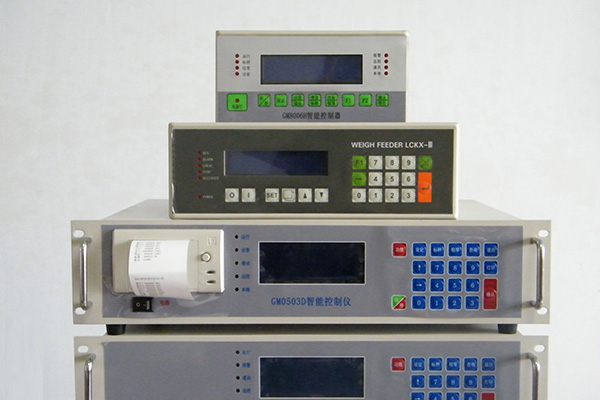

8006控制称重仪表

一 :简介
   TR-8006H 系列定量给料控制器采用国际最新技术研制和生产的新一代配料仪表，是静态，动态计量和配料的专用称重仪表。它集计量与控制功能为一体，与恒速秤，调速秤， 静态秤配套使用，实现各种物料的称重与配料。仪表采用专用单片机，全部隔离的模拟量输入输出及开关量输入输出接口,高性能的20位A/D，12位D/A转 换器，配以RS-485通讯接口，可方便接入DCS系统。称重化PI输出可对变频器，滑差电机控制器等执行机构进行闭环控制。TR-8006H为双排液晶汉 字显示
二 :系统功能
1： 专用工业级控制微处理器,超强抗静电、抗干扰，确保系统运行稳定,可靠。
2： EEROM保护参数，产量等数据永远不会丢失。
3： 采用低温漂、低噪声放大芯片, 确保信号稳定。
4： 二路模拟量输入,二路模拟量输出。模拟量输入：最大65535个数字。
   模拟量输出：一路0～5V（对应0～255），二路0～20mA （对应0～1023）。
5： 仪表具有运行自动校零、报警自动延时停机功能。
6： 仪表计量精度:优于0.05％。
7： 双排液晶汉字显示,8个工作按键, 8个发光管指示状态。
8： 液晶显示器上下两排均为汉字显示。
9： 可选择控制四种秤体:恒速秤，调速秤，静态秤，断续秤。
10：速度为脉冲光电隔离输入（可选择为速度传感器提供12V电源）。
11：远程及485启动、停机。
12：0～10mA、0～20mA或4～20mA 外部设定量输入。
13：0～10mA、0～20mA或4～20mA 当前流量输出。
14：所有开关量输入、输出全光电隔离。
15：传感器供电5V，电流150 mA。
16：继电器输出信号：运行、备妥、报警、上限报警、下限报警和吨累计产量。
17：仪表具有2级放大功能：一级硬件放大，二级程控放大。
18：RS-485通讯接口，方便与PLC及其它设备联网。
19：主机、AD、DA 、RS-485电源相互独立，确保输入输出互不干扰。
三：技术指标
1：供电电源:AC220V±10％       20W   50HZ
2：AD转换输入0--2.5V    对应数字0-65535
3：传感器供电5V ,最大输入信号20mV
4：模拟量控制输出:0-5V.
5：模拟量输出:        10位        1路 0-5V直流输出
10位        1路0-5V直流输出
6：外部设定量输入：4～20mA   0～20mA   0～10mA
7：当前流量输出：  4～20mA   0～20mA   0～10mA
8：脉冲速度输入：  0-3000HZ
9： 环境温度：      0～45℃。
10：RS-485 通讯接口,通讯距离1200米 。
11：仪表可组网GM8006H系统,组网仪表数量32台。
12：流量、设定量单位：公斤/分或 吨/小时 ；累计量单位为吨。
四:  GM8006H称重控制器显示及使用说明
上 电后首先：上排显示GM8006H，下排显示“称重控制仪器”；3秒后转到正常显示状态，即上排显示流量，下排显示AD值（可选择显示给定），此时运行指 示灯闪烁，说明仪表是在停机状态；只要不是在设定状态、标秤状态、校零状态、显转状态、运行状态下，就是上排显示流量，下排液晶显示AD值；仪表启动运行 后，上排液晶显示流量，下排显示总累计量（可选择显示给定）；这是启动运行后的正常显示状态。
仪表所有参数分两大类，即一级参数和二级参数，设定 状态下，上排显示名称（YXX）或EXX，XX 为参数序号），下排显示相应参数值，有闪烁光标指示，表示该位可修改。YXX和EXX所表示的参数见表一。仪表共有八个按键，分为单功能键和双功能键（由 斜杠隔开的键），某键的第二功能必须在功能灯亮的时候才有效，各键定义如下：
1．起/停键      控制仪表的启动或停止键，在非设定状态、非校零状态、非标秤状态下启动才有效；注：每次启动仪器时内部累计单元清零，达到给定值时自动停机（E26=1）。
2．功能/退出键  双功能键，在设定状态、标秤状态、校零状态、显转状态下按该键，退出当前状态转到正常显示状态；在非设定状态下按一次该键，功能灯亮2秒后灯灭；功能灯灭前，双功能键的第二功能有效。
3．设定键       在非设定状态下第一次按该键，进入一级参数设定，再依次按该键，可设定下一个参数（一级或二级参数）直至退出设定状态。
4．增加/标秤键  双功能键，在设定状态下，按该键，光标闪烁位数字增加，按住该键不放，光标闪烁位由0--9循环增加。在系统停机且非设定状态下，按功能键2秒内按该键，系统进入标秤状态，此时可放砝码或物料标秤，具体见操作实例5）。
5．光标/校零键  双功能键，在设定状态下，按该键，光标右移一位。在系统停机且非设定状态下，按功能键2秒内按该键，系统进入校零状态；校零时上排液晶显示校零倒计时时间，下排液晶显示AD值，校零结束后自动保存零点并退出校零状态。
6．F1 键        F1就是显转键；GM8006H在非设定状态、标秤状态、校零状态下，按该键，上排液晶显示依次显示：K值，给定值，零点值，AD值，预控值１，预控值２，速度值，总产量，每米料重，速度2(脉冲值)，日期，时间。
7．F2键  班产量选择键，在停机状态下按该键，上排液晶显示器显示累计量，下排液晶显示器依次显示班产量1，班产量2，班产量3；下排液晶显示器显示班产量1（2，3）时按确认键，将上排液晶显示器显示的累计量累加保存到班产量1（2，3）。
在修改二级参数状态下按该键，返回上一个修改参数。
8．确认/清打键  三功能键，在设定状态下按该键，将修改的参数保存起来；在非设定状态下按该键，打印参数（连打印机时）；在功能灯亮时按该键，清掉总产量同时打印参数。
