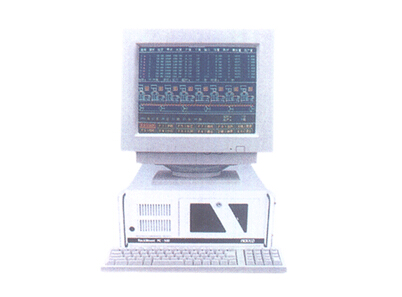

变频调速秤微机配料控制系统

工作原理：

       来自皮带上物料的重要信号和皮带运行的速度信号被一同传送到M990HT、PC586测量和控制系统中，通过连接不断的比较设定值与皮带实际输送的物料量，并随时连续的调节皮带运行的速度，因此，使物料流量总量稳定在设定值上。

技术参数：

1.控制输入：下限、上限、启动、偏差、预给料机开、秤重运行（继电器材24VDC100mA）。
2.控制输出：计量停止、计量开始、打印、校零（12V/24VDC100mA开关量光电隔离）。
3.模拟输出：瞬时流量、皮带负荷、皮带速度、控制输出（0-5V/0-10V/0/4-20mA）。
4.模拟输入：流量设定信号（0-5V/0-10V/0/4-20mA）。
5.外部累计脉冲输出：外部累计量记数（50-100ms，24VDC/100mA,光电隔离）。
6.速度输入：5-3500HZ、三线制速度探头，最大距离500M。
7.称重传感器：桥供电压：10V，信号：0-30mV。最大距离200M，可接四线/六线制荷重传感器。（分辨率40000）。
8.打印机接口：并行打印机，DB15标准接头。
9.上位机通讯接口：20mA电流环/RS422。8位数据，1位起始，1位停止，奇校验。接口：DB9标准接口。

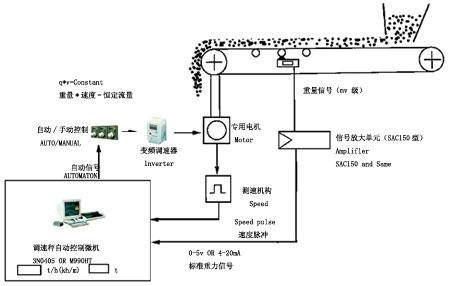

工作示意图：
