CFBHX悬臂梁式传感器
特点与用途：
悬臂梁式钢制称重传感器，一端固定，一端加载，采用钢球传力结构，具有良好的密封性能。受力后能自动调心，安装简单，使用方便，互换性好。

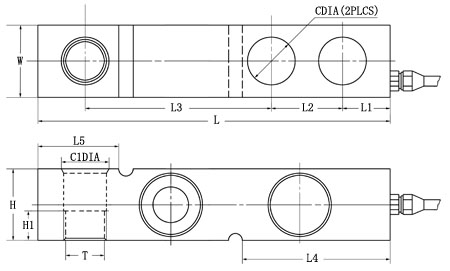

产品结构图：
外形尺寸表 量程 | L | L1 | L2 | L3 | L4 | L5 | W | H | T | CDIA | C1DIA | 0.1-2T | 130 | 12 | 26 | 76 | 50 | 28 | 32 | 32 | M12 | 13 | 13 | 2.5 | 171.5 | 19.1 | 38.1 | 95.3 | 76 | | 38.1 | 38.1 | M18×1.5 | 19.5 | | 5T | 171.5 | 19.1 | 38.1 | 95.3 | 76 | | 38.1 | 38.1 | M18×1.5 | 19.5 | | 7T | 226 | 25.4 | 51 | 124 | 102 | | 51 | 51 | M24 | 26.2 | | 10T | 226 | 25.4 | 51 | 124 | 102 | | 51 | 51 | M24 | 26.2 |
|
技术指标 参数 | 单位 | 技术指标 | 灵敏度 | mV/V | 2.0±0.01 | 非线性 | ≤ %F·S | ±0.03 | 滞后 | ≤ %F·S | ±0.03 | 重复性 | ≤ %F·S | ±0.03 | 蠕变 | ≤ %F·S / 30min | ±0.03 | 零点输出 | ≤ %F·S | ±1 | 零点温度系数 | ≤ %F·S / 10℃ | ±0.03 | 灵敏度温度系数 | ≤ %F·S / 10℃ | ±0.03 | 工作温度范围 | ℃ | -20℃ ~ +80 ℃ | 输入电阻 | Ω | 380±2Ω | 输出电阻 | Ω | 350±2Ω | 安全过载 | %F·S | 150%F·S | 绝缘电阻 | MΩ | ≥5000 MΩ（50 VDC） | 推荐激励电压 | V | 10V ~ 15V |
|
| |
| |
|
