BM系列电子皮带秤
概述：
本系列电子皮带秤是在皮带传送机上对散状物料进行连续计量的理想设备，具有结构简单、称量准确、使用稳定、操作方便、维护量小等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀等环境，广泛应用于建材、冶金、电力、化工、煤炭、矿山、港口等行业的输送过程计量。
设备组成：
1.机械秤体 2.称重传感器 3.数字脉冲测速传感器 4.称重仪表、砝码； 5.荷重传感器 6.皮带传输机并配备微机计量控制器 7.具体尺寸可按用户要求订制。
性能指标：
◆普通胶带输送机
◆称重能力：6000T/H以下
◆皮带速度:0.1-2.5m/s
◆电源:~220v 50Hz
◆皮带机倾角范围：0—18°
◆皮带带宽：400－2200mm
◆皮带机运行线速度：0.1—2.5m/s
◆皮带机进出料口中间距：≥3m
◆计量精度：±0.125％～±5％
◆流量上限：继电器触点输出
◆流量下限：继电器触点输出
◆吨脉冲：可任意设定（NPN、CE结）
◆顺时流量：Hg/分（4－20mA）
◆测量范围：0.1～2000t/h
性能特点：
◆采用密封轴承支撑，力传递准确稳定，零点恢复的速度快
◆坚固的称重桥架，耐冲击，特别适合在恶劣条件下工作
◆秤体不变形，计量精度稳定
◆无运动部件，维护量少
◆多种标定方式，多种输出接口可满足各种控制要求
技术参数：
规格型号 | 带宽 （mm） | 精度 （％） | 称量范围 (t/h) | 皮带机倾角 | 称量传感器(只) | 称量托辊(组) | 应用场合 | 工作电压 （Vac） | NH—BM-（A） | 400～1400 | ±0.125 | 1-2000 | ≤6° | 4 | 4 | 倾角较小 | 220±10％ | NH—BM-（B） | 400～1400 | ±0.25 | 1-2000 | ≤17° | 2 | 4 | 主皮带输送机 | NH—BM-（C） | 400～1400 | ±0.5 | 1-2000 | ≤17° | 2 | 2 | 主皮带输送机 | NH—BM-（D） | 400～1400 | ±0.5 | 1-2000 | ≤17° | 2 | 1 | 较短的输送机 | NH—BM-（E） | 400～1400 | ±0.5 | 1-2000 | ≤17° | 1 | 2 | 主皮带输送机 | NH—BM-（F） | 400～1400 | ±1.0 | 1-2000 | ≤17° | 1 | 1 | 较短的输送机 | NH—BM-（G） | 400～1400 | ±1.0 | 1-2000 | ≤17° | 2 | 1 | 移动式输送机 |

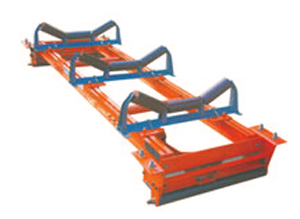

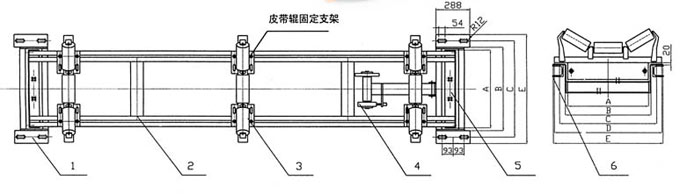

产品示意图：
|
| |
| |
|
